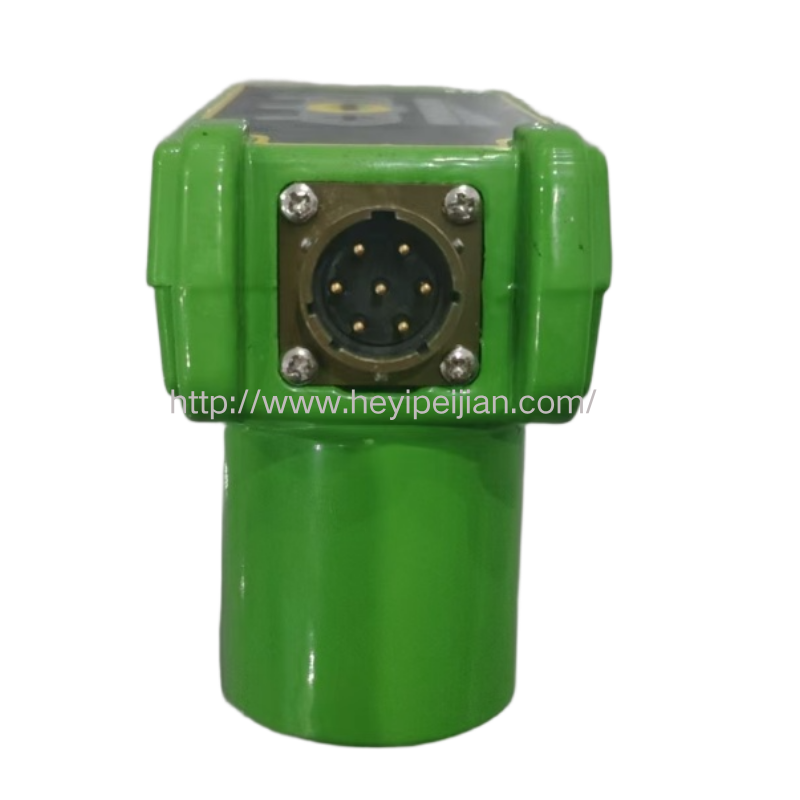

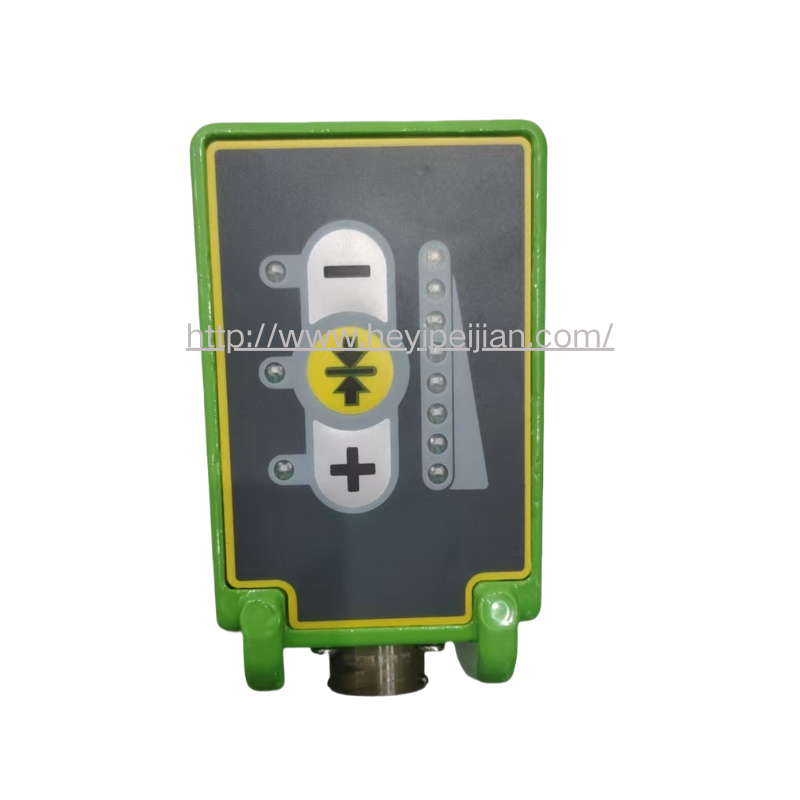

福格勒摊铺机螺旋料位器2484809
福格勒摊铺机S2500 S1203 S1900-2 S2100-2 S1603-1 S1803-1 S700 S800 S1900-3 S2100-3 S1603-2 S1803-2 S700-3 S800-3 S1100-3 S1300-3 S1900-3L S2100-3L S1800-1 S1803-3 S1103-3 S1303-3 S1600-2SJ S1800-2SJ S1603-3 S1800-2 S1100-3 S1300-3 S1800-3SJ S1600-2L S1880L S1880-3L
福格勒S1880-3L摊铺机上使用的料位器（备件号 2484809）是摊铺机螺旋布料器自动控制系统中的核心传感器部件。它的作用是至关重要的，直接关系到摊铺的平整度和质量。
一、作用
监测料槽物料高度： 这是它的核心任务。它实时检测位于螺旋布料器前方的料槽（也称为料斗或料仓）中热沥青混合料的高度。
提供反馈信号： 将检测到的物料高度信息转换成电信号（通常是连续的电压或电流信号）。
控制螺旋布料器： 这个电信号被传输给摊铺机的中央控制系统（通常是电子摊铺控制器或类似模块）。控制系统根据这个信号：
调节螺旋布料器转速： 当料槽内物料高度低于设定值时，控制器会提高螺旋布料器的转速（通常是逆时针或顺时针旋转，取决于哪一侧），使螺旋叶片更快地将两侧的混合料向中间输送，增加料槽中央的物料量。当物料高度达到或超过设定值时，控制器会降低螺旋布料器的转速甚至停止旋转，防止物料堆积过高溢出料槽。
控制螺旋布料器转向（部分机型）： 在更先进的系统或特定模式下，控制器也可能控制螺旋布料器左右转向，更精准地向缺料区域补充混合料。
保持恒定的料位高度： 通过上述闭环控制（检测->反馈->调节->再检测），料位器的目标是维持熨平板前方料槽内的物料高度稳定在一个预设的最佳水平。
实现均匀摊铺的核心保障： 稳定的料位高度对于摊铺质量至关重要：
保证摊铺密实度和平整度： 过高或过低的料位都会导致熨平板受力不均。料位太高会增加熨平板前移阻力，可能导致“拥包”或密实度不均；料位太低则会造成熨平板支撑不足，摊铺层变薄、松散甚至出现“拉毛”现象，严重影响平整度和密实度。
减少人工干预： 自动料位控制大大减轻了操作手不断手动调节螺旋布料器的负担，使其能更专注于其他摊铺参数和行驶方向的控制。
提高摊铺效率和质量一致性： 保持恒定的摊铺条件，提高了作业效率和摊铺质量的均匀性、一致性。
简单总结作用： 料位器2484809就是一个“眼睛”和“信号员”，它时刻盯着熨平板前面的料有多高，然后告诉大脑（控制系统）料是多了还是少了，大脑再命令“搬运工”（螺旋布料器）是该快点搬料、慢点搬料还是该往哪边搬料，最终目的是确保熨平板前面始终有不多不少刚刚好的料，这样摊出来的路面才能又平又密实。
二、原理（以福格勒S1880-3L上常见的类型分析）
备件号 2484809 通常对应的是福格勒摊铺机上广泛使用的 超声波料位器。工作原理基于超声波测距原理：

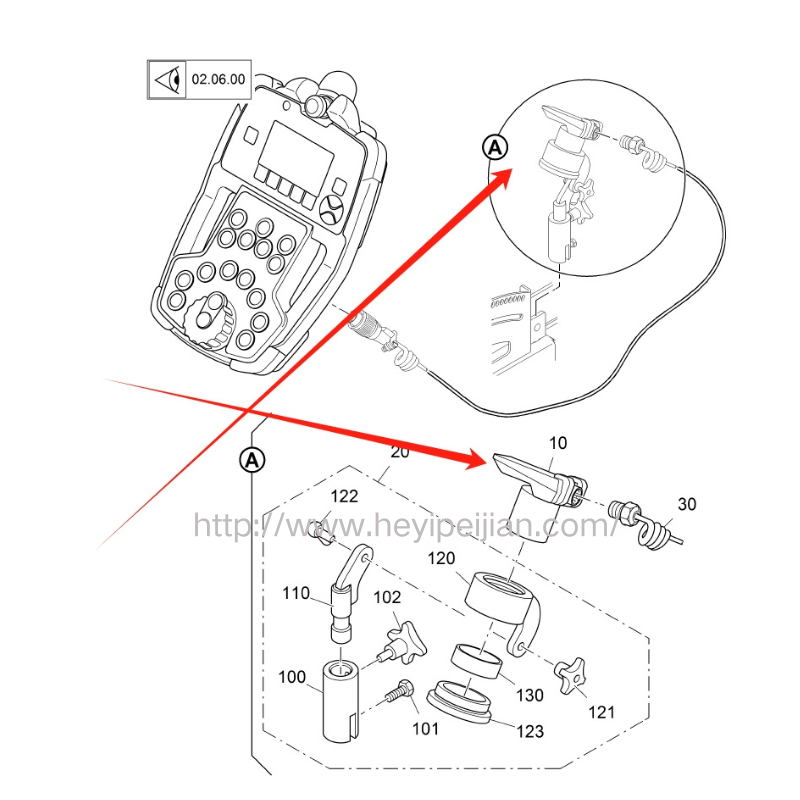

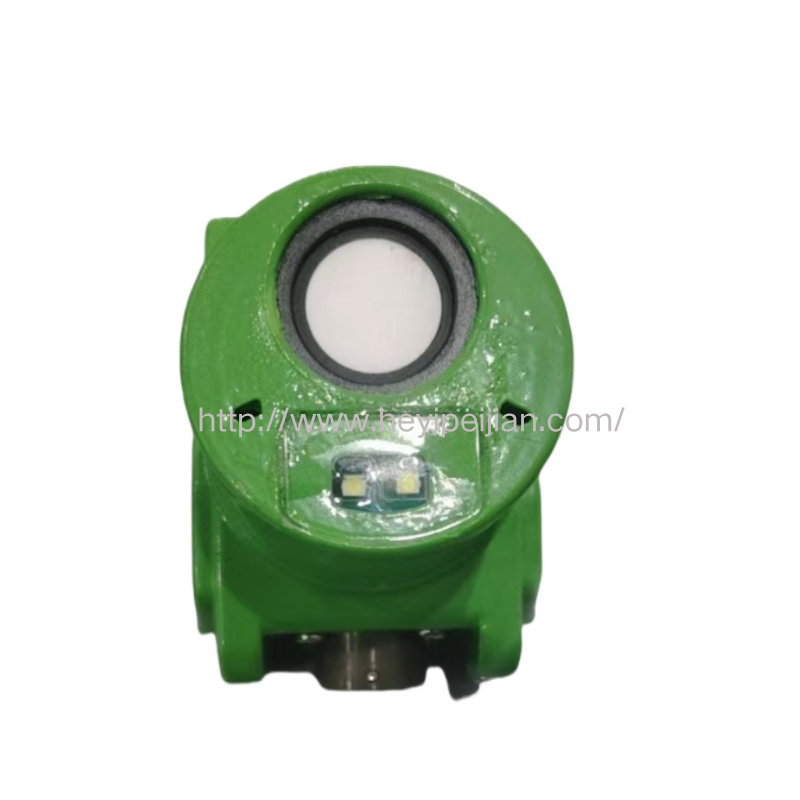

发射超声波脉冲： 料位器的探头（通常安装在料槽前挡板或侧壁上，指向料槽内的物料表面）内部有一个超声波换能器（压电陶瓷片）。在控制电路驱动下，该换能器发出一个短暂高频的超声波脉冲束。
超声波传播与反射： 超声波脉冲在空气中以声速（约340米/秒）传播，当它遇到料槽内的物料表面时，会被反射回来。
接收反射波： 同一个探头（或配套的接收探头）内的换能器接收到反射回来的超声波信号（回波）。
计算时间差： 控制电路精确测量从发射超声波脉冲到接收到回波之间的时间间隔（Δt）。
计算物料高度/距离： 根据声速（v）和时间差（Δt），利用公式 距离 (d) = (v * Δt) / 2 计算出传感器探头到物料表面的垂直距离（d）。除以2是因为超声波走了来回两倍的距离。
转换为料位高度信号： 探头安装位置是固定的（相对于料槽底部或参考点）。因此，物料表面的高度（H）可以通过安装高度（H0）减去测量到的距离（d）得到：H = H0 - d。
输出标准信号： 料位器内部的电路将这个计算出的料位高度值（H）转换成一个标准的、连续的电信号（最常见的是 4-20mA 电流信号或者 0-10V 电压信号）。这个信号的大小比例对应于测得的料位高度（例如：4mA对应最低/空料位，20mA对应最高/满料位）。
信号传输与处理： 这个标准电流/电压信号通过电缆传输至摊铺机的电子摊铺控制器或主控制单元。控制器将这个信号与操作手在控制面板上设定的目标料位高度进行比较。
闭环控制输出： 控制器根据实际料位信号与目标值的偏差，计算出需要施加给螺旋布料器驱动马达（液压比例电磁阀或变频器）的控制信号（如电流、电压或PWM信号），最终调节螺旋布料器的转速（和/或方向），使实际料位高度趋近于目标高度。
关键特点（超声波料位器）
非接触式测量： 不接触物料，避免磨损和粘料影响。
精度较高： 现代超声波传感器测量精度通常能达到厘米级甚至毫米级，满足摊铺要求。
易受环境影响： 极端温度、空气扰动（风或发动机气流）、料槽内蒸汽、粉尘浓度、物料表面特性（反射率）等都可能影响测量精度。福格勒的设计通常会考虑这些因素，如选用特定频率、带温度补偿、特殊探头设计等。
需要定期清洁： 探头表面需要保持清洁，防止灰尘、油污或沥青粘附影响声波发射和接收。很多料位器探头带有自动清洁（如压缩空气吹扫）或易于手动清洁的设计。
（补充：另一种类型 - 机械式摆臂料位器）
虽然福格勒S1880-3L标配几乎肯定是超声波料位器（2484809），但早期或部分摊铺机可能使用机械式（摆臂式）料位器，其原理不同：
它有一个可转动的摆臂或挡板伸入料槽。
随着物料高度的变化，物料会推动摆臂转动。
摆臂的转动带动一个电位计（可变电阻器）或角度传感器。
电位计阻值或角度信号的变化对应于物料高度的变化，被转换成电信号输出给控制系统。
特点是结构简单、成本低，但属于接触式测量，容易磨损、卡滞、粘料，精度和可靠性通常不如超声波式。
总结
福格勒S1880-3L摊铺机的料位器（2484809）是其自动化摊铺控制系统的关键传感器，采用超声波非接触测距原理，实时、精确地监测熨平板前方料槽内的沥青混合料高度，并通过输出标准电信号反馈给控制系统。控制系统据此自动、动态地调节螺旋布料器的转速和/或方向，从而维持一个恒定、最优的料位高度。这一功能对于确保摊铺路面的均匀性、密实度、平整度至关重要，是高质量摊铺不可或缺的组成部分。保持料位器的正常工作状态和清洁是保证摊铺质量的重要维护环节。
